1.樣品制備
運(yùn)用X射線熒光光譜儀分析的樣品，可以是固態(tài)，也可以是水溶液。無論什么樣品，樣品制備的情況對測定誤差影響很大。對金屬樣品要注意成份偏析產(chǎn)生的誤差；化學(xué)組成相同，熱處理過程不同的樣品，得到的計(jì)數(shù)率也不同；成分不均勻的金屬試樣要重熔，快速冷卻后車成圓片；對表面不平的樣品要打磨拋光；對于粉末樣品，要研磨至300目-400目，然后壓成圓片，也可以放入樣品槽中測定。對于固體樣品如果不能得到均勻平整的表面，則可以把試樣用酸溶解，再沉淀成鹽類進(jìn)行測定。對于液態(tài)樣品可以滴在濾紙上，用紅外燈蒸干水份后測定，也可以密封在樣品槽中?？傊鶞y樣品不能含有水、油和揮發(fā)性成分，更不能含有腐蝕性溶劑。

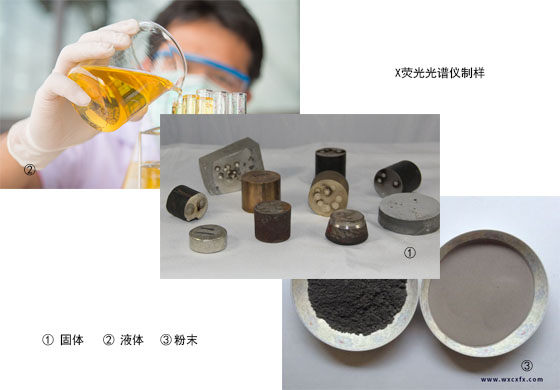

X射線熒光光譜儀樣品制備
2.定性分析
不同元素的熒光X射線具有各自的特定波長，因此根據(jù)熒光X射線的波長可以確定元素的組成。如果是波長色散型光譜儀，對于一定晶面間距的晶體，由檢測器轉(zhuǎn)動的2θ角可以求出X射線的波長λ，從而確定元素成分。事實(shí)上，在定性分析時(shí)，可以靠計(jì)算機(jī)自動識別譜線，給出定性結(jié)果。但是如果元素含量過低或存在元素間的譜線干擾時(shí)，仍需人工鑒別。首先識別出X射線管靶材的特征X射線和強(qiáng)峰的伴隨線，然后根據(jù)2θ角標(biāo)注剩斜譜線。在分析未知譜線時(shí)，要同時(shí)考慮到樣品的來源，性質(zhì)等因素，以便綜合判斷。
3.基體效應(yīng)
所謂基體效應(yīng)是指樣品的基本化學(xué)組成和物理化學(xué)狀態(tài)的變化對X射線熒光強(qiáng)度所造成的影響?；瘜W(xué)組成的變化，會影響樣品對一次X射線和X射線熒光的吸收，也會改變熒光增強(qiáng)效應(yīng)。例如，在測定不銹鋼中Fe和Ni等元素時(shí)，由于一次X射線的激發(fā)會產(chǎn)生NiKα熒光X射線，NiKα在樣品中可能被Fe吸收，使Fe激發(fā)產(chǎn)生FeKα，測定Ni時(shí)，因?yàn)镕e的吸收效應(yīng)使結(jié)果偏低，測定Fe時(shí)，由于熒光增強(qiáng)效應(yīng)使結(jié)果偏高。但是，配置相同的基體又幾乎是不可能的。為克服這個(gè)問題，我們就會采用另一種分析方法——無標(biāo)樣定量法。
4.定量分析
X射線熒光光譜法進(jìn)行定量分析的依據(jù)是元素的熒光X射線強(qiáng)度I1與試樣中該元素的含量Wi成正比： Ii=IsWi式中，Is為Wi=100%時(shí)，該元素的熒光X射線的強(qiáng)度。根據(jù)上式，可以采用標(biāo)準(zhǔn)曲線法，增量法，內(nèi)標(biāo)法等進(jìn)行定量分析。但是這些方法都要使標(biāo)準(zhǔn)樣品的組成與試樣的組成盡可能相同或相似，否則試樣的基體效應(yīng)或共存元素的影響，會給測定結(jié)果造成很大的偏差。目前X射熒光光譜定量方法一般采用基本參數(shù)法。該辦法是在考慮各元素之間的吸收和增強(qiáng)效應(yīng)的基礎(chǔ)上，用標(biāo)樣或純物質(zhì)計(jì)算出元素?zé)晒釾射線理論強(qiáng)度，并測其熒光X射線的強(qiáng)度。將實(shí)測強(qiáng)度與理論強(qiáng)度比較，求出該元素的靈敏度系數(shù)，測未知樣品時(shí)，先測定試樣的熒光X射線強(qiáng)度，根據(jù)實(shí)測強(qiáng)度和靈敏度系數(shù)設(shè)定初始濃度值，再由該濃度值計(jì)算理論強(qiáng)度。將測定強(qiáng)度與理論強(qiáng)度比較，使兩者達(dá)到某一預(yù)定精度，否則要再次修正，該法要測定和計(jì)算試樣中所有的元素，并且要考慮這些元素間相互干擾效應(yīng)，計(jì)算十分復(fù)雜。因此，必須依靠計(jì)算機(jī)進(jìn)行計(jì)算。該方法可以認(rèn)為是無標(biāo)樣定量分析。當(dāng)欲測樣品含量大于1%時(shí)，其相對標(biāo)準(zhǔn)偏差可小于１％。
