? ? ? 對于真空度為10—3mm／Hg，要有專用真空泵設備；為了防止油蒸汽污染分光儀的內部，影響光學零件的透過率，真空泵設在分光儀的底部。采用防震措施，使整個分光儀的光路不受震動的影響。
? ? ?真空室內與真空外部接觸的運動零件(如描跡狹縫，石英窗，透鏡)要盡量減少，并需要密封材料，以免在抽真空時發(fā)生漏氣，影響真空度。
? ? ?真空直讀光譜儀的結構要比非真空直讀光譜光復雜，各種光學元件置于真空分光室中這種殼體必須保證在真空度的作用下不變形，相對位置不發(fā)生變化；尤其是分光室的結構必須考慮受力均勻，變形小。
?
????

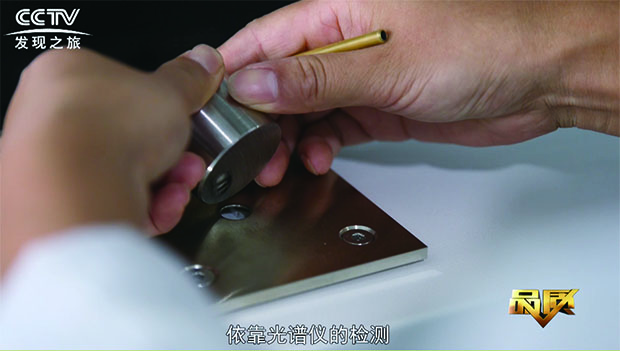

????真空光電直讀光譜儀主要是用來研究真空紫外光譜區(qū)入<190nm的原子光譜，對鋼鐵分析來講，主要是解決碳、硫、磷、砷、硼等元素分析。由于空氣嚴重影響遠紫外光譜的吸收，所以必須把分光室內抽成真空。
????由于空氣成分主要是由氮、氧、水蒸汽和各種惰性氣體組成，其中以前三者含量最高，空氣對遠紫外光譜的吸收是很強烈的，尤其以氧氣的吸收最為嚴重。
? ? 氧氣在遠紫外光譜區(qū)存在著兩個吸收區(qū)，第一個吸收區(qū)是從195nm開始直到176nm左右。在160—130nm的光譜區(qū)氧氣基本上是透明的。第二個吸收區(qū)是110—130nm或者更短波長，該吸收區(qū)的吸收峰處在145nm附近。在吸收峰附近，14微米厚的氧氣層在常溫常壓下能吸收進入其中的一半輻射強度。
